在現代工業自動化和機械設備中，氣動制動器因其高效、穩定和安全的特性而受到廣泛應用。本文將深入探討氣動制動器的構造圖和工作原理，為用戶在選擇和使用氣動制動器時提供技術參考。

氣動制動器的構造

氣動制動器主要由活塞、活塞架、摩擦板、復位彈簧、附軸襯套圓盤等部件組成。活塞通過氣路接收氣壓信號，推動活塞架和摩擦板沿軸向運動，實現制動或釋放動作。復位彈簧在切斷氣路后使活塞架和摩擦板回位，附軸襯套圓盤則與摩擦板接觸，產生制動力矩。

造圖地址)

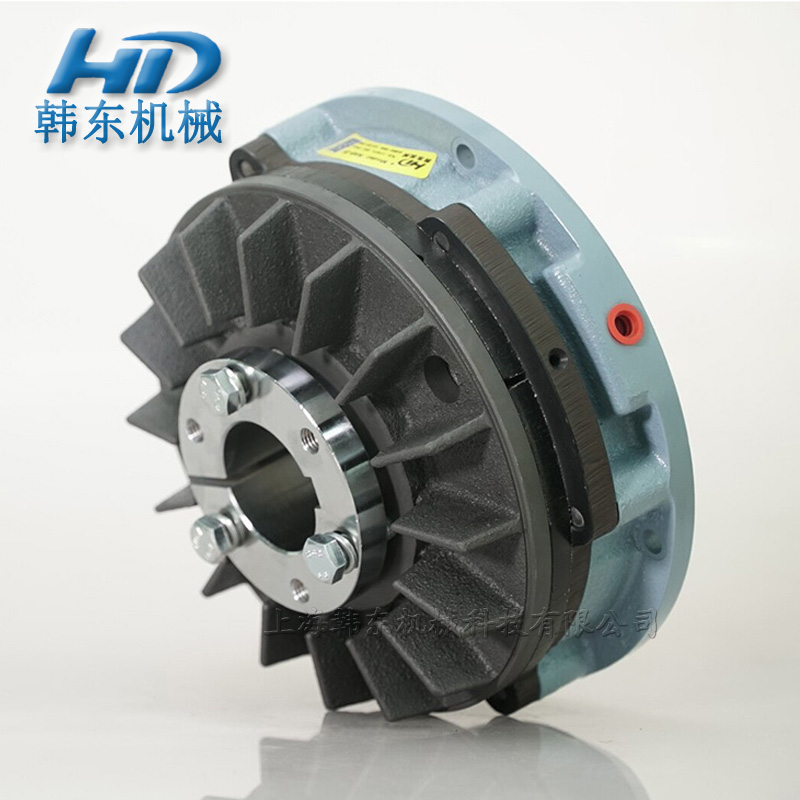

附軸襯套圓盤背面的冷卻片設計，有助于快速散發因摩擦產生的熱量，保證制動器在高頻度、高負荷工作條件下的耐用性。摩擦板采用對開式設計，便于更換，延長了設備的使用壽命。

氣動制動器的工作原理

氣動制動器的工作原理基于氣壓的變化來控制制動器的開合。當氣路接通時，活塞在氣壓作用下推動活塞架和摩擦板壓緊附軸襯套圓盤，產生制動力矩，使相關聯的旋轉體停止旋轉。切斷氣路后，活塞架在復位彈簧的作用下帶動摩擦板回位，制動器放開。

氣動制動器的優勢

氣動制動器相較于其他類型的制動器，具有以下優勢：

1. 反應速度快，比電磁類產品快約30%。

2. 傳輸?shù)膭愚D(zhuǎn)矩大，高出約6倍。

3. 摩擦板壽命長，高出約6倍。

4. 能耗低，僅消耗電磁產品的大約60%。

5. 散熱功能強，高出約30%。

此外，氣動制動器的扭矩控制范圍廣，適合張力控制，啟動柔和，停止動作平穩，熱能回收簡單，且結構簡單，易于維修。

型號與應用

氣動制動器的型號多樣，如NAB系列，其中型號后綴S和T的區別在于是否帶有漲緊套。T型號帶有漲緊套，適用于轉速快、使用頻率高的場合，或軸有間隙需要鎖緊的情況。漲緊套的使用可以提高扭矩大時的安全性。

氣動制動器廣泛應用于低速張力控制、定位制動剎車等場合。通過電磁閥和調壓閥的配合使用，可以實現張力的細微、均勻調整。

總結而言，氣動制動器以其高效、穩定和安全的特點，在工業領域中扮演著重要角色。了解其構造和工作原理，有助于用戶更好地選擇和使用氣動制動器，提高生產效率和安全性。
